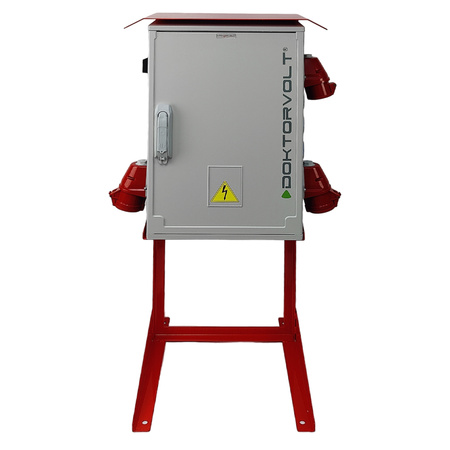

OS-S/FI SET 2x32A 1x16A 8x230V Doktorvolt® elektrische Schaltgeräte, Vorteile:
– kompaktes Gehäuse aus hochwertigen Materialien,
– der Standfuß ist aus verzinktem Stahl, pulverbeschichtet in Rot RAL 3002, was ihn rost- und abriebfest macht,
– die Schalttafel hat einen Standfuß, der dank der Löcher in den Füßen am Boden befestigt werden kann.
– Das Vordach im Ständer sorgt dafür, dass die Schaltanlage vor Splittern, z. B. von Baumaterialien, geschützt ist,
– ausgestattet mit acht 230 V 16 A Steckdosen sowie zwei 32 A 400 V und einer 16 A 400 V Steckdose,
– Kabel und Steckdosen von namhaften Herstellern von Elektrogeräten,
– Erbeta Schutzklasse IP 44,
– bereit zum Anschluss,
– Überstromschutz für Steckdosen und 230V-Steckdosen,
– indirekter Berührungsschutz,
OS-S/FI SET 2x32A 1x16A 8x230V Doktorvolt® elektrische Schaltgeräte, Anwendung:
– auf Baustellen und Baustellenbereichen und bei Straßenarbeiten,
– für Industrieanlagen,
– in Werkstätten und Garagen, wo der Anschluss von Geräten an eine Steckdose erforderlich ist,
– beim Selbstbau eines Hauses,
– für die Stromversorgung von Grünanlagen und Massenveranstaltungen im Freien.
Die vorgestellte Bau-Schaltanlage ist ausgestattet mit:
– Steckdosen 2x 400V 32A, 1x 400V 16A mit Schutzart IP 44,
– acht 8x 230V 16A Steckdosen mit Schutzart IP 44,
– Überstromschutz der Steckdosen 1 x C16 3P 10kA, 2 x C32 3P 10kA,
– Überstromschutz der 230V Steckdosen 4 x C16 1P 10kA,
– Fehlerstromschutzschalter 63A 30mA 4P,
– Trennschalter Serie ML.
Doktorvolt® hat ein vom TÜV SÜD zertifiziertes Managementsystem in seiner Schaltanlagenproduktion eingeführt:
– Gewährleistung einer hohen Qualität,
– transparenter Informationsfluss,
– Sicherheitsgarantie,
– Gewährleistung eines guten Kundendienstes.
Gehäuse der Schaltanlage
Montage: freistehend
Schutzart der Schaltanlage: IP44
Nennspannung des Gehäuses: 1000V
Abmessungen des Gehäuses mit Steckdosen: 40 x 60 x 25 cm
Gehäusematerial: Technopolymer
Türmaterial: Polycarbonat
Farbe der Frontplatte: RAL 7035 grau
Farbe der Rückplatte: grau
Schraubenmaterial: Edelstahl
Dichtungsmaterial: EPDM-Gummi
PG-Verschraubung enthalten:
1x PG-29
1x PG-7
Steckdosen und modulare Geräte
Schutz gegen indirektes Berühren: 63A 30mA 4P Fehlerstromschutzschalter Typ A
Steckdosen:
2 x 32A 5P 400V IP44 rot Bals
1 x 16A 5P 400V IP44 rot Bals
Überstromschutz für Steckdosen
1 x C16 3P 10kA
2 x C32 3P 10kA
230V Steckdosen: 8 x 230V 16A 11011 IP54 2P+E
Überstromschutz von 230V Steckdosen: 4 x C16 1P 10kA
andere Komponenten: Nockentrenner
Zertifizierungen und Normen des Fehlerstromschutzschalters: CE, IEC61008
Überstromschutzschalter Zertifizierungen und Normen: CE, IEC60898
Verkabelung
Art der Verkabelung:
Steuerkabel. H07V-K 4 mm2, 10 mm2, 2,5 mm2 gelb-grün
Steuerkabel. H07V-K 4 mm2, 10 mm2 schwarz
Steuerkabel. H07V-K 2,5 mm2, 4 mm2, 10 mm2 blau
Normen und Zertifikate: CPR, RoHS, CE
Allgemeine Informationen
Nennstrom: 40 A
Nennspannung: 230 / 400 V
ICC ≤ 10 kA
RDF 0.7
Herstellerinformationen
Hersteller Doktorvolt
Herstellerzertifizierungen und Normen TÜV SÜD, ISO 9001:2015, CE, IEC 61439
Herstellerbezeichnung: DV-7228-F
SET-Serie
EAN 5907589337228
Marke Doktorvolt
Symbol DV-7228-F
Schutz Überstromschutzschalter + Fehlerstromschutzschalter
Stromstärke CEE 16A, 32A
CEE Anzahl der Pole (Module) 5P
Spannung CEE 400V
Steckdosentyp TYPE E (mit Erdungsstift)
Zusatzausstattung: Standfuß mit Schalter
Gehäusematerial Kunststoff
