Prezentowana rozdzielnica budowlana wyposażona została w:
– cztery gniazda Schuko 4x 230V 16A o klasie szczelności IP 44,
– gniazda siłowe 2x 400 V 16 A oraz 1x 400 V 32 A o klasie szczelności IP 44,
– zabezpieczenie nadprądowe gniazd 230V 2 x C16A 1P 10kA,
– zabezpieczenie nadprądowe gniazd siłowych 1 x C32 10kA 3P, 2 x C16 10kA 3P,
– wyłącznik różnicowoprądowy 63A 30mA 4P,
– zabezpieczenie nadprądowe 1x B10A 1P 6kA,
– kabel przyłączeniowy 5x10mm2 z wtyczką 63A 5P 400V,
– stojak na rozdzielnicę budowlaną,
– okablowanie.
Rozdzielnica elektryczna SET-S/FI 32A 2x16A 4x230V eXT Doktorvolt®, zalety:
– kompaktowa i zwarta obudowa rozdzielni wykonana z najlepszej jakości materiałów,

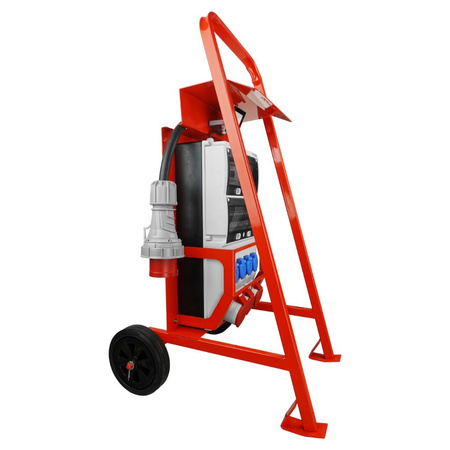

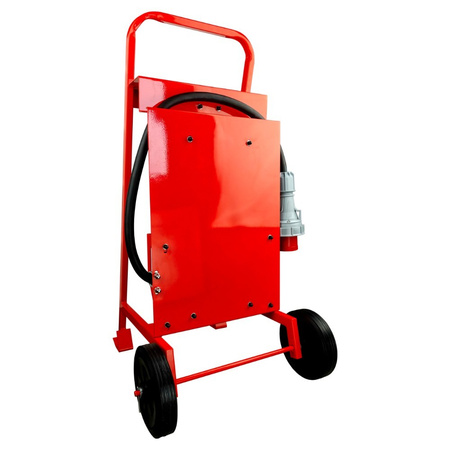

– wyposażona w stojak na kółkach, dzięki któremu rozdzielnice można przetransportować w dowolne miejsce,

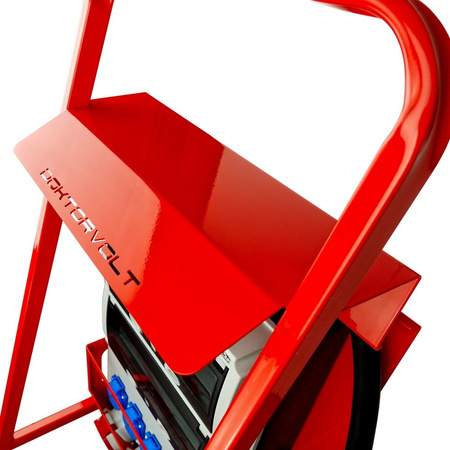

– stojak posiada daszek, dzięki któremu rozdzielnica jest chroniona przed odpryskami np. po materiałach budowlanych,
– stojak został wykonany ze stali ocynkowanej, lakierowany proszkowo w kolorze czerwonym RAL 3002, co skutkuje odpornością na rdzę czy ścieranie,

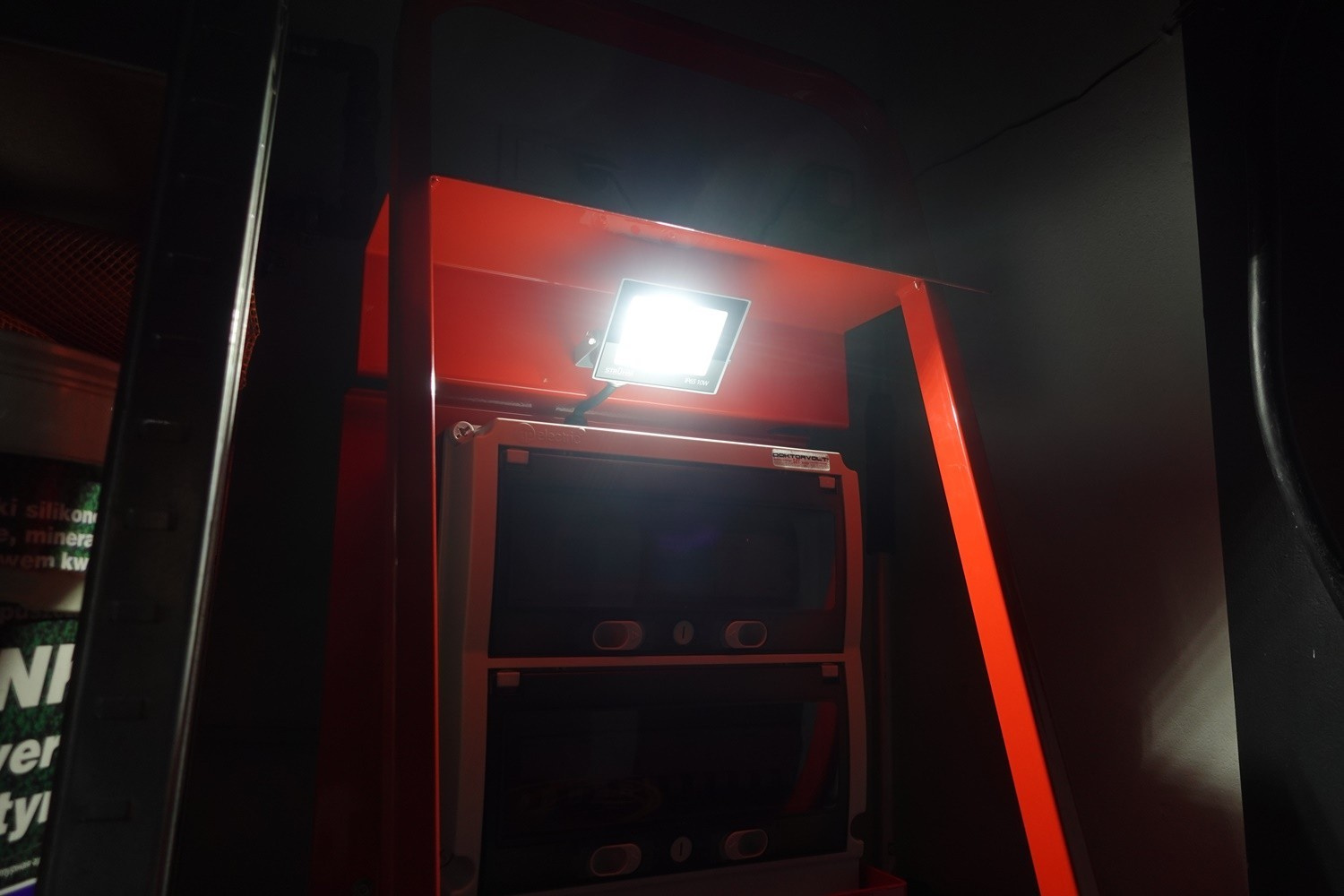

– dodatkowo zamontowano naświetlacz zewnętrzny LED serii KROMA o mocy 10W,
– okablowanie i gniazda pochodzące od renomowanych producentów osprzętu elektrycznego,
– klasa szczelności erbetki IP 44,
– gotowa do podłączenia,
– zabezpieczenie nadprądowe gniazd,
– ochrona przed dotykiem pośrednim.
Rozdzielnica elektryczna SET-S/FI 32A 2x16A 4x230V eXT Doktorvolt®, zastosowanie:
– na placach i obszarach budowy oraz podczas prac drogowych,
– do zakładów przemysłowych,
– w warsztatach i garażach, w których konieczne jest podłączenie urządzeń do gniazda siłowego,
– podczas samodzielnej budowy domu,
– do zasilania w energię elektryczną terenów zielonych i imprez masowych na świeżym powietrzu.
Firma Doktorvolt® w procesie projektowania, produkcji rozdzielnic wdrożyła system zarządzania certyfikowany przez TÜV SÜD:
– gwarancja wysokiej jakości,
– transparentny przepływ informacji,
– gwarancja w zakresie bezpieczeństwa,
– zapewniona dobra obsługa klienta.
Obudowa rozdzielnicy
ilość modułów: 26
ilość rzędów: 2
montaż: natynkowy
stopień ochrony rozdzielnicy: IP44
napięcie znamionowe obudowy: 1000V
wymiary obudowy z gniazdami: 535 x 290 x 200 mm
materiał obudowy: tworzywo sztuczne
drzwi: przyciemniane transparentne
kolor przedniej płyty obudowy: szary RAL 7035
kolor tylnej płyty obudowy: czarny
materiał śrub: tworzywo sztuczne
materiał uszczelki: piankowa
dławnica PG dołączona w zestawie: 1x PG-29
certyfikaty i normy: CE, TSE
Gniazda i aparatura modułowa
ochrona przed dotykiem pośrednim: wyłącznik różnicowoprądowy 63A 30mA 4P Typ A 10kA RCCB

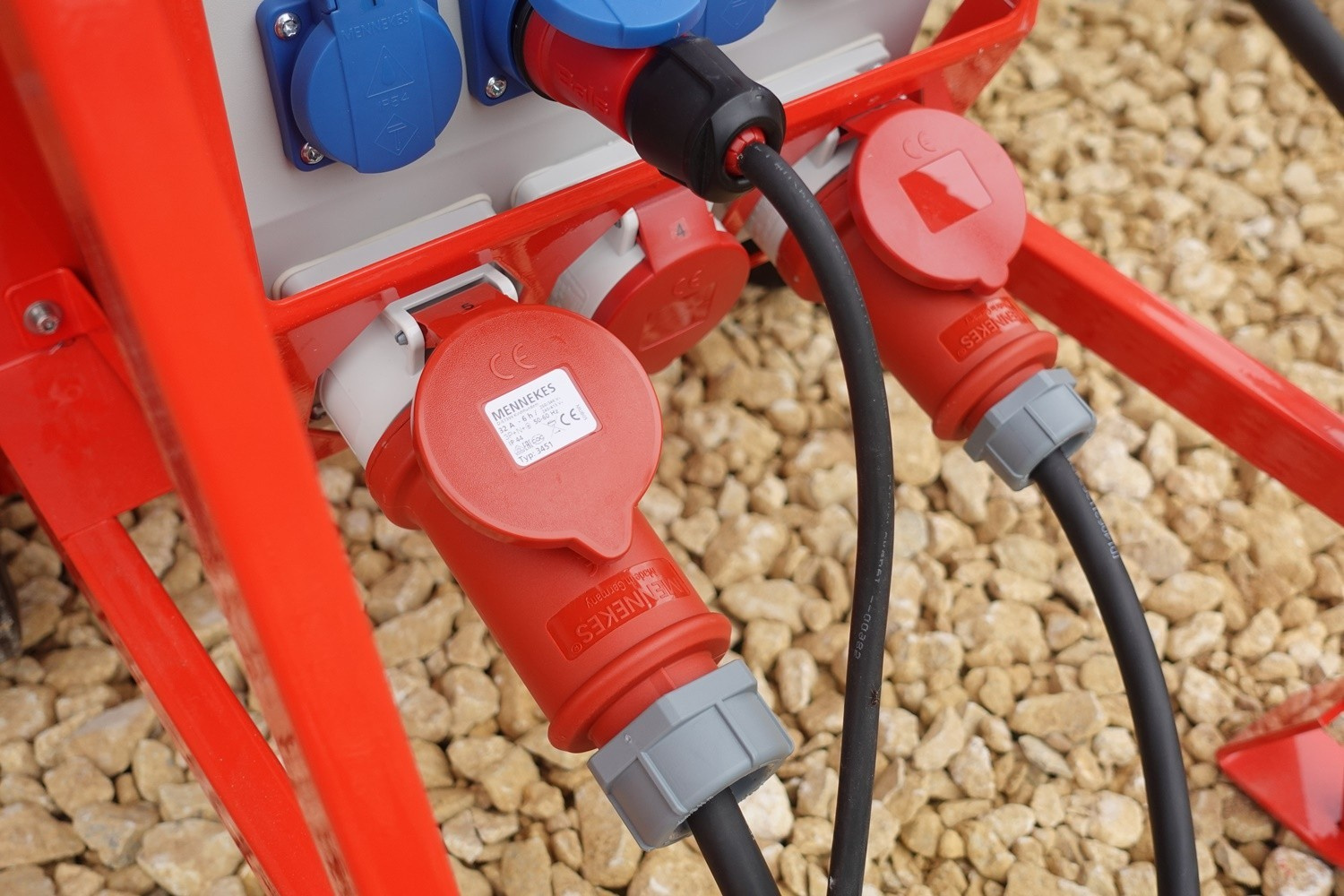

gniazda siłowe:
2 x 16A 5P 400V IP44 czerwone Typ 1385
1x 32A 5P 400V IP44 czerwone Typ 3451
zabezpieczenie nadprądowe gniazd siłowych:
wyłączniki nadprądowe:
1x C32A 10kA 3P
2x C16A 10kA 3P
gniazda 230V: 4 x 230V 16A 11011 IP54 2P+E system niemiecki
zabezpieczenie nadprądowe gniazd 230V: 2 x C16 1P 10kA
szyna łączeniowa: 3F 11M 12mm2
certyfikaty i normy wyłącznika różnicowoprądowego: CE, IEC61008
certyfikaty i normy wyłączników nadprądowych: CE, IEC60898
Okablowanie
rodzaj okablowania:
Linka ster. H07V-K 4mm2, 10mm2, 2,5mm2 żółtozielona
Linka ster. H07V-K 2,5, 4mm2, 10mm2 czarna
Linka ster. H07V-K 2,5mm2, 4mm2, 10mm2 niebieska
kabel przyłączeniowy: 5x10mm² OnPd H07Rn-F ok. 90cm
wtyczka: 63A/5P IP67 PCE Typ 035-6 TWIST
normy i certyfikaty: CPR, RoHS, CE
Informacje ogólne
prąd znamionowy: 63 A
napięcie znamionowe: 230 / 400 V
ICC ≤ 10 kA
RDF 0,7
Informacje producenta
producent: Doktorvolt

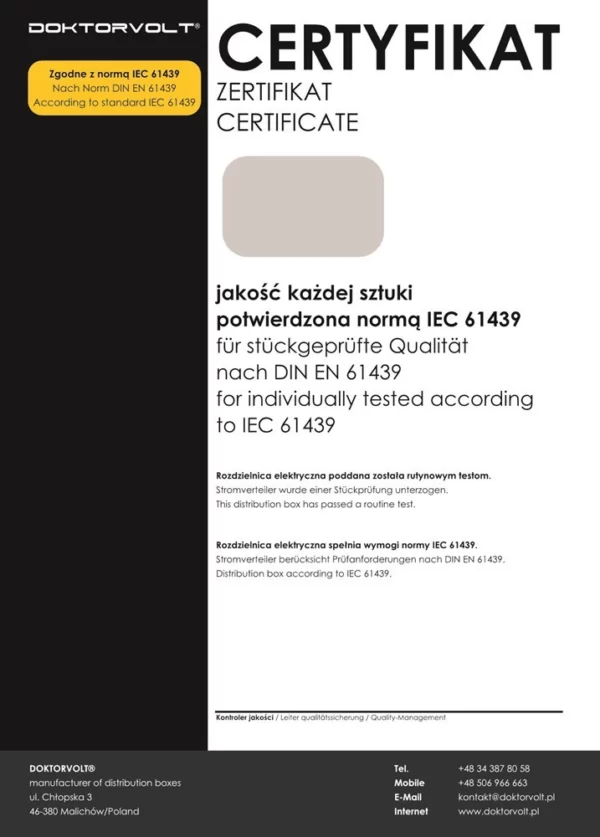

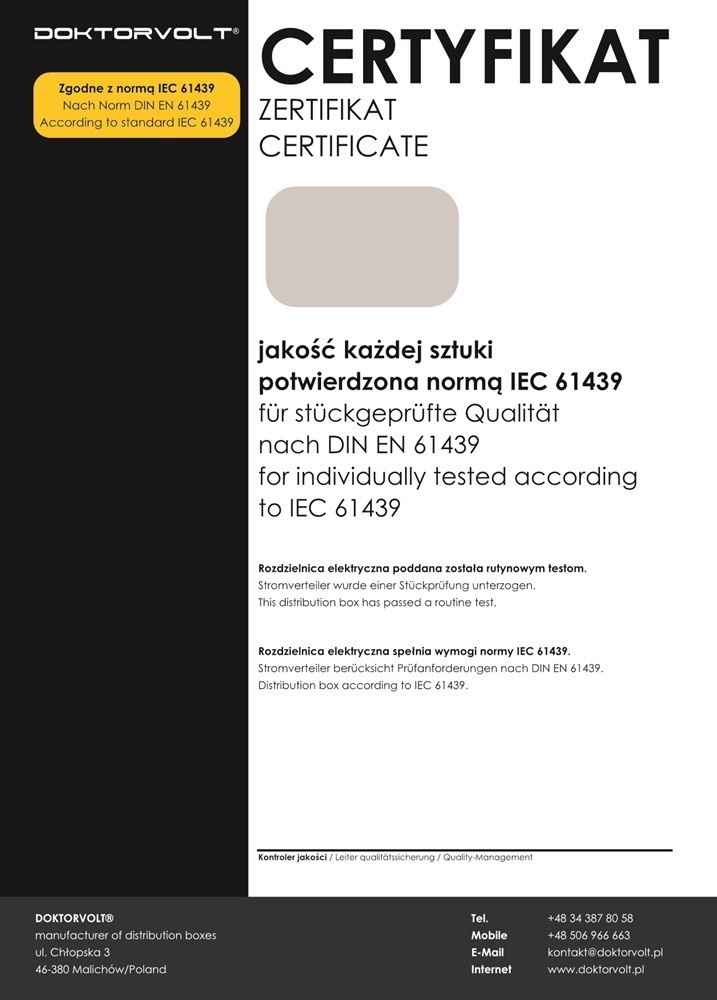

certyfikaty i normy producenta TÜV SÜD, ISO 9001:2015, CE, IEC 61439
oznaczenie producenta DV-0027-D
Seria SET
EAN 5905191010027
Marka Doktorvolt
Symbol DV-0027-D
Zabezpieczenie Wyłącznik nadprądowy + Wyłącznik różnicowoprądowy
Natężenie prądu CEE 16A, 32A
CEE Liczba biegunów (modułów): 5P
Napięcie CEE 400V
Typ gniazd TYP F (SCHUKO)
Dodatkowe wyposażenie Stojak
Materiał obudowy tworzywo sztuczne
