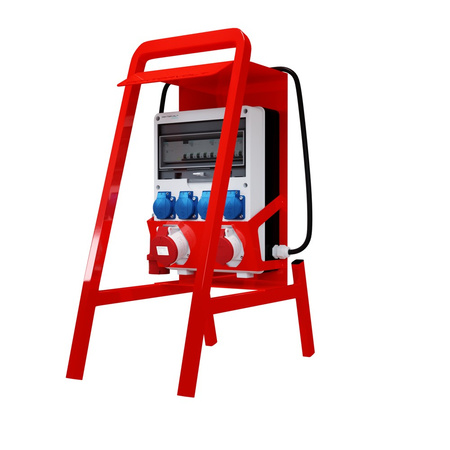

Rozdzielnica elektryczna pTD-S/FI 32A 16A 4x230V SET Doktorvolt®, zalety:
– kompaktowa i zwarta obudowa rozdzielni wykonana z najlepszej jakości materiałów,
– wyposażona w stojak z daszkiem, dzięki któremu rozdzielnica jest chroniona przed odpryskami np. po materiałach budowlanych,
– stojak został wykonany ze stali ocynkowanej, lakierowany proszkowo w kolorze czerwonym RAL 3002, co skutkuje odpornością na rdzę czy ścieranie,
– wyposażona w cztery gniazda 230 V 16 A, oraz gniazda siłowe 1x 400 V 16 A, 1x 400 V 32 A producenta Mennekes,
– okablowanie i gniazda pochodzące od renomowanych producentów osprzętu elektrycznego,
– klasa szczelności erbetki IP 44,
– gotowa do podłączenia,
– zabezpieczenie nadprądowe gniazd, marki SIEMENS,
– ochrona przed dotykiem pośrednim, marki SIEMENS.
Rozdzielnica elektryczna pTD-S/FI 32A 16A 4x230V SET Doktorvolt®, zastosowanie:
– na placach i obszarach budowy oraz podczas prac drogowych,
– do zakładów przemysłowych,
– w warsztatach i garażach, w których konieczne jest podłączenie urządzeń do gniazda siłowego,
– podczas samodzielnej budowy domu,
– do zasilania w energię elektryczną terenów zielonych i imprez masowych na świeżym powietrzu.

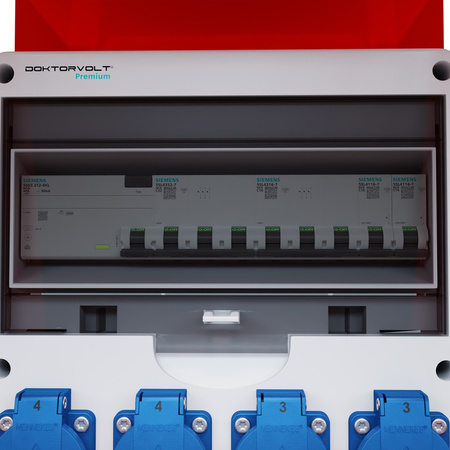

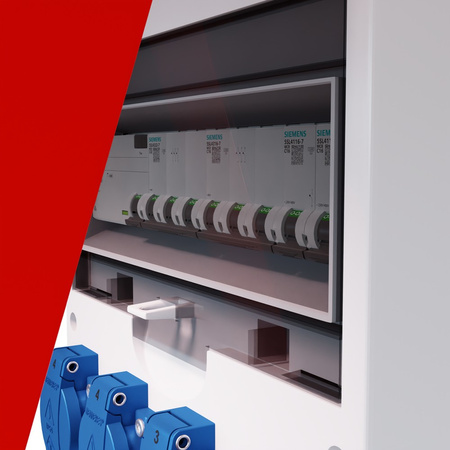

Prezentowana rozdzielnica budowlana wyposażona została w:
– cztery gniazda 4x 230V 16A o klasie szczelności IP 54,
– gniazda siłowe 1x 400 V 16 A oraz 1x 400 V 32 A o klasie szczelności IP 44,
– zabezpieczenie nadprądowe gniazd 230V 2 x C16A 1P 10kA, SIEMENS
– zabezpieczenie nadprądowe gniazd siłowych 1 x C32 6kA 3P, 1 x C16 10kA 3P, SIEMENS,
– wyłącznik różnicowoprądowy 40A 30mA 4P, marki SIEMENS,
– kabel przyłączeniowy 5x4mm2 z wtyczką 32A 5P 400V Mennekes,

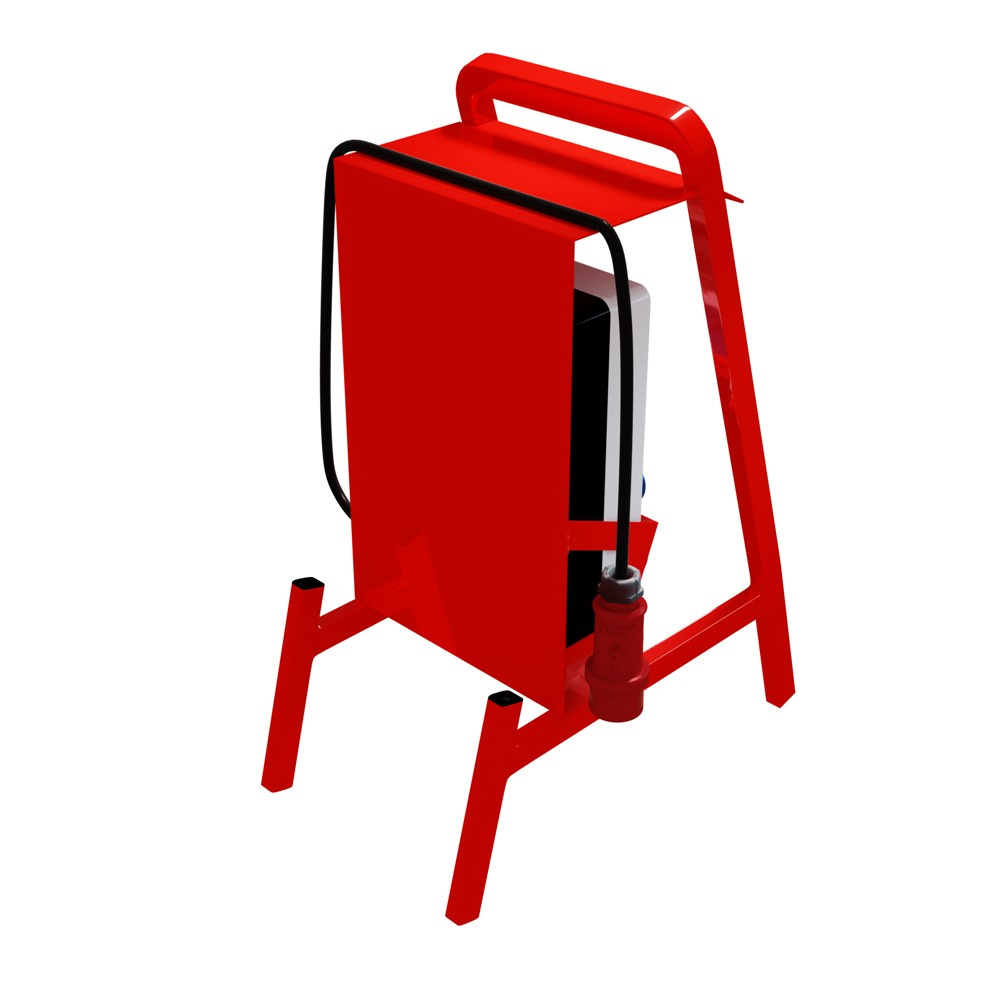

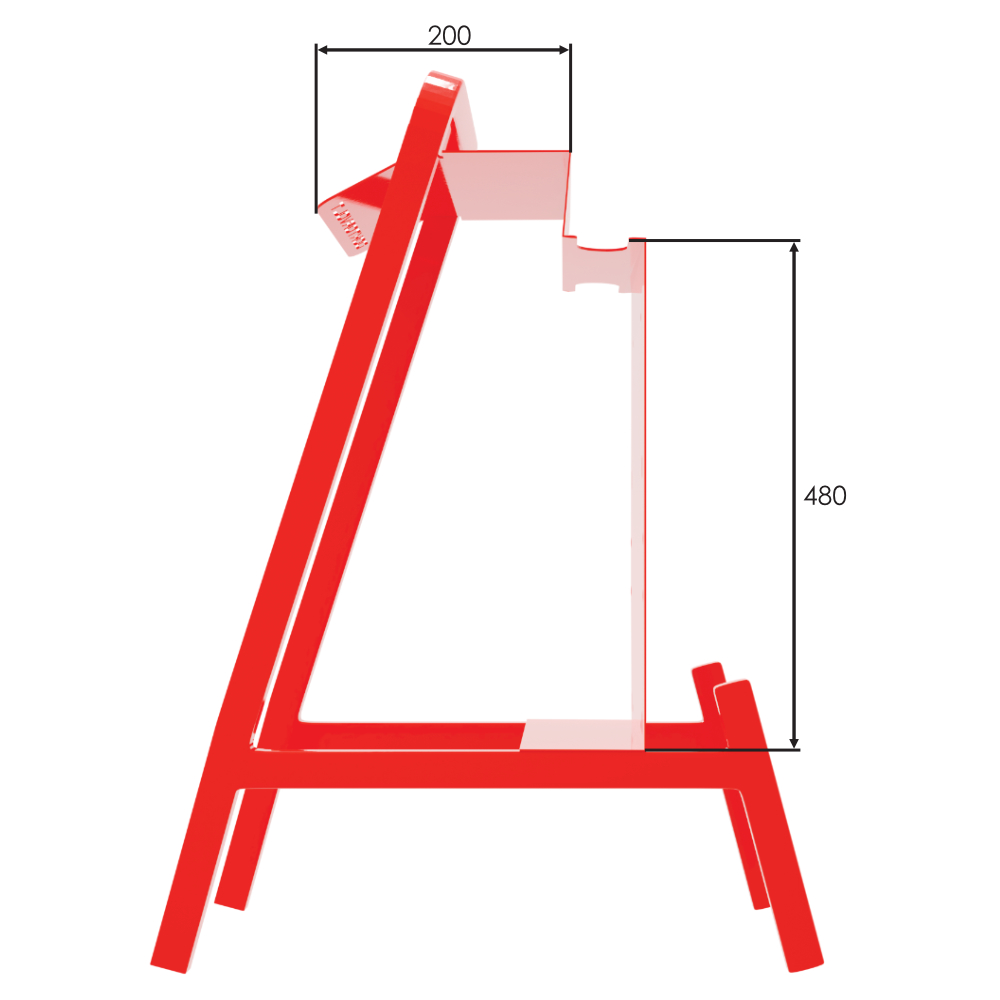

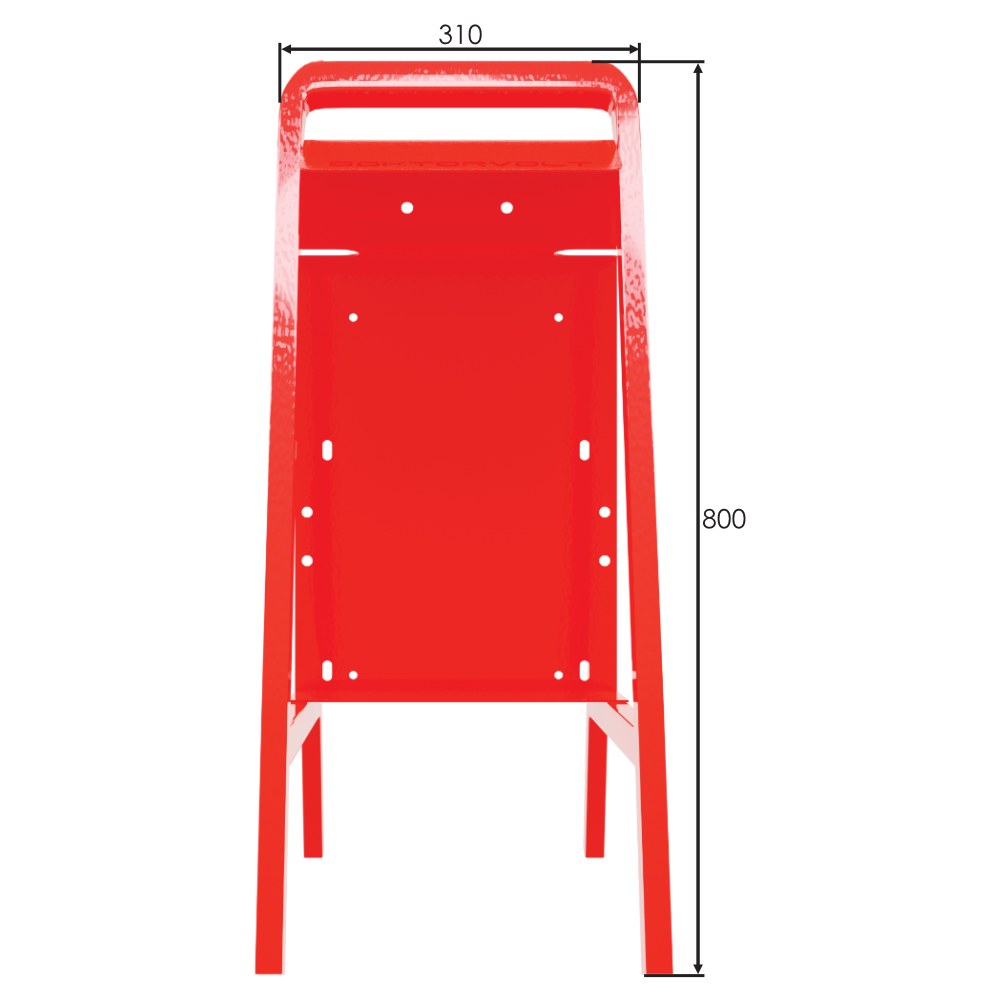

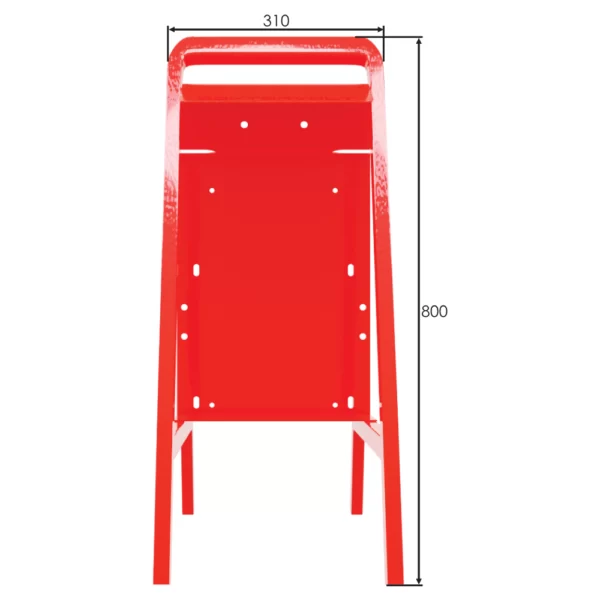

– stojak na rozdzielnicę budowlaną,
– okablowanie.
Firma Doktorvolt® w procesie projektowania, produkcji rozdzielnic wdrożyła system zarządzania certyfikowany przez TÜV SÜD:
– gwarancja wysokiej jakości,
– transparentny przepływ informacji,
– gwarancja w zakresie bezpieczeństwa,
– zapewniona dobra obsługa klienta.
Obudowa rozdzielnicy
ilość modułów: 12
ilość rzędów: 1
montaż: natynkowy
stopień ochrony rozdzielnicy: IP44
napięcie znamionowe obudowy: 1000V
wymiary obudowy z gniazdami: 360 x 260 x 185 mm
materiał obudowy: tworzywo sztuczne
drzwi: przyciemniane transparentne
kolor przedniej płyty obudowy: szary RAL 7035
kolor tylnej płyty obudowy: czarny
materiał śrub: tworzywo sztuczne
materiał uszczelki: piankowa
dławnica PG dołączona w zestawie: 1x PG-29
certyfikaty i normy: CE, TSE
Gniazda i aparatura modułowa
ochrona przed dotykiem pośrednim SIEMENS
wyłącznik różnicowoprądowy 40A 30mA 4P Typ A 10kA RCCB

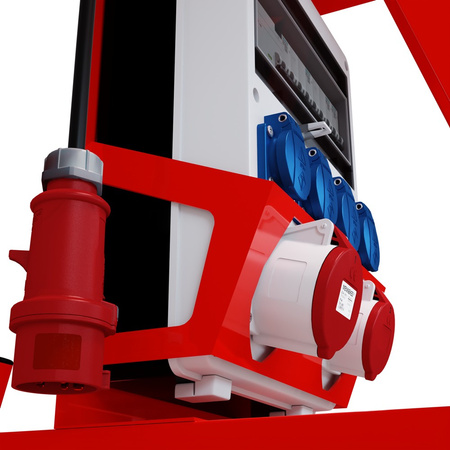

gniazda siłowe
1 x 16A 5P 400V IP44 czerwone Typ 1385 Mennekes
1x 32A 5P 400V IP44 czerowne Typ 3451 Mennekes
zabezpieczenie nadprądowe gniazd siłowych:
wyłączniki nadprądowe SIEMENS:
1x C32A 6kA 3P
1x C16A 10kA 3P
gniazda 230V: 4 x 230V 16A 11011 IP54 2P+E
Mennekes system niemiecki Schuko
zabezpieczenie nadprądowe gniazd 230V: 2 x C16 1P 10kA SIEMENS
szyna łączeniowa: 3F 11M 16mm2
certyfikaty i normy wyłącznika różnicowoprądowego CCC, VDE, ÖVE, CE
DIN EN 61246-2 IEC 81346-2:2009
certyfikaty i normy wyłączników nadprądowych:
VDE, CE, CEBEC, IMQ, EAC, CE
DIN EN 61346-2
DIN EN 81346-2
Okablowanie
rodzaj okablowania:
Linka ster. H07V-K 2,5mm2 żółtozielona
Linka ster. H07V-K 2,5, 4mm2, Czarna
Linka ster. H07V-K 2,5mm2, 6mm2, niebieska
kabel przyłączeniowy: 5x4mm² OnPd H07Rn-F ok. 90cm
wtyczka: ProTOP 32A/5p 400V IP44
normy i certyfikaty: DE,VDE NL,Kema CN,CQC
Informacje ogólne
prąd znamionowy: 40 A
napięcie znamionowe: 230 / 400 V
ICC ≤ 10 kA
RDF 0,7
Informacje producenta
producent Doktorvolt
certyfikaty i normy producenta TÜV SÜD, ISO 9001:2015, CE, IEC 61439
Seria SET
oznaczenie producenta DV-6221-D
EAN 5907589336221
Marka Doktorvolt
Symbol DV-6221-D
Zabezpieczenie Wyłącznik nadprądowy + Wyłącznik różnicowoprądowy
Natężenie prądu CEE 16A, 32A
CEE Liczba biegunów (modułów) 5P
Napięcie CEE 400V
Typ gniazd TYP F (SCHUKO)
Dodatkowe wyposażenie Stojak
Materiał obudowy tworzywo sztuczne
