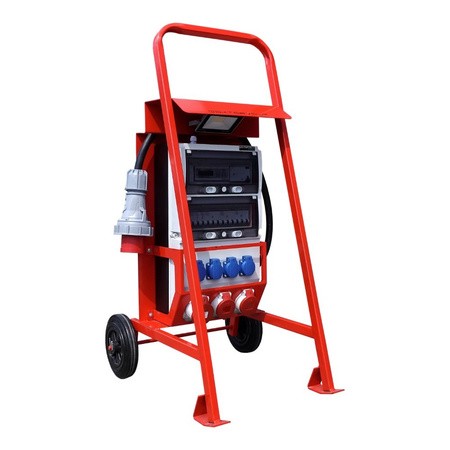

Електричний розподільчий пристрій eXT S/FI SET 32A 2x16A 4x230V Doktorvolt®, переваги:
– компактний і компактний корпус розподільчого пристрою, виготовлений з високоякісних матеріалів,
– оснащений підставкою на колесах, завдяки чому розподільчий пристрій можна транспортувати куди завгодно,
– Стійка має дах для захисту розподільчого пристрою від осколків, наприклад, від будівельних матеріалів,
– Стійка виготовлена з оцинкованої сталі, пофарбованої порошковою фарбою в червоний колір RAL 3002, що робить її стійкою до іржі та стирання,
– Крім того, було встановлено вуличний світлодіодний прожектор серії KROMA потужністю 10 Вт,
– оснащений чотирма розетками 230 В 16 А та 2х 400 В 16 А, 1х 400 В 32 А від виробника Mennekes,
– проводка та розетки від відомих виробників електрообладнання,
– ербетка класу герметичності IP 44,
– готова до підключення,
– захист від перевантаження по струму для розеток, бренд SIEMENS,
– захист від непрямого контакту, бренд SIEMENS.
– трифазний лічильник споживання електроенергії,
Електричний розподільчий пристрій Doctorvolt® eXT S/FI SET 32A 2x16A 4x230V, застосування:
– на будівельних майданчиках і територіях та під час дорожніх робіт,
– для промислових підприємств,
– в майстернях і гаражах, де необхідно підключити обладнання до розетки,
– під час самостійного будівництва будинку,
– для електропостачання зелених зон і масових заходів на відкритому повітрі.
Представлена будівля обладнана розподільчим пристроєм:
– чотири розетки 4х 230В 16А з класом захисту IP 54,
– силові розетки 2х 400В 16А та 1х 400В 32А з класом захисту IP 44,
– захист від надструмів розеток 230В 2 х C16A 1P 10кА, SIEMENS
– захист від надструмів силових розеток 1 х C32 6кА 3P, 2 x C16 10kA 3P, SIEMENS,
– автоматичний вимикач захисного відключення 63A 30mA 4P, SIEMENS,
– трифазний лічильник енергоспоживання,
– з’єднувальний кабель 5x10mm2 з вилкою 63A 5P 400V Mennekes,
– підставка для будівельного розподільного щита,
– електропроводка.
Компанія Doktorvolt® впровадила систему менеджменту, сертифіковану TÜV SÜD, в проектуванні, виробництві розподільчих пристроїв:
– гарантія високої якості,
– прозорий потік інформації,
– гарантія з точки зору безпеки,
– забезпечене належне обслуговування клієнтів.
Корпус розподільчого щита
кількість модулів: 26
кількість рядів: 2
монтаж: поверхневий
ступінь захисту розподільчого пристрою: IP44
номінальна напруга корпусу: 1000В
розміри корпусу з розетками: 535 x 290 x 200 мм
матеріал корпусу: пластик
двері: тоновані прозорі
колір передньої панелі корпусу: сірий RAL 7035
колір задньої панелі корпусу: чорний
матеріал гвинтів: пластик
матеріал прокладки: піна
сальник PG в комплекті: 1x PG-29
сертифікати та стандарти: CE, TSE
Розетки та модульні пристрої
захист від непрямого дотику: SIEMENS
Автоматичний вимикач захисного відключення 63A 30mA 4P тип A 10kA RCCB
розетки:
МЕННЕКИ 2 x 16A 5P 400V IP44 червоні Тип 1385
МЕННЕКЕС 1x 32A 5P 400V IP44 червоний Тип 34516A 10kA 3P
захист від перевантаження по струму для розеток:
Автоматичні вимикачі максимального струму SIEMENS: 1x C32A 6kA 3P, 2x C16A 10kA 3P
Розетки 230В
МЕННЕКИ 4 x 230V 16A 11011 IP54 2P+E Німецька система Schuko
захист від перевантаження по струму розеток 230В SIEMENS 2 x C16 1P 10кА
з’єднувальна шина 3F 11M 12мм2
Лічильник споживання електроенергії 3 фазний LE-03d MID F&F 0.25÷10(100)A
Сертифікати та стандарти для пристроїв захисного відключення: IEC 61008-1 EN 61008-1 PN-EN-61008-1
Сертифікати та стандарти для автоматичних вимикачів максимального струму: VDE
Електропроводка
Тип проводки:
Кабель керування. H07V-K 4мм2, 10мм2, 2,5мм2 жовто-зелений
Кабель керування. H07V-K 2,5, 4мм2, 10мм2 чорний
Рульовий кабель. H07V-K 2,5мм2, 4мм2, 10мм2 синій
З’єднувальний кабель: 5×10мм² OnPd H07Rn-F бл. 90см
Штекер: 63A/5P IP67 PCE Тип 035-6 TWIST
Стандарти та сертифікація: CPR, RoHS, CE
Загальна інформація
Номінальний струм: 63 А
Номінальна напруга: 230 / 400 В
ICC ≤ 10 кА
RDF 0.7
Інформація про виробника
виробник Doktorvolt
сертифікати та стандарти виробника TÜV SÜD,
ISO 9001:2015, CE IEC 61439
позначення виробника DV-6177-D
серія SET
EAN 5907589336177
Бренд Doktorvolt
Символ DV-6177-D
Захист Автоматичний вимикач + пристрій захисного відключення
Струм CEE 16A 32A
CEE Кількість полюсів (модулів) 5P
Напруга CEE 400V
Тип розеток TYPE F (SCHUKO)
Додаткове обладнання Підставка
Лічильник електроенергії
Матеріал корпусу пластик
